VPN Tailscale
Qu’est-ce que Tailscale ?
Section intitulée « Qu’est-ce que Tailscale ? »Tailscale est une solution de réseau privé virtuel (VPN) moderne et sécurisée qui permet de connecter facilement des appareils entre eux, où qu’ils se trouvent dans le monde. Contrairement aux VPN traditionnels, Tailscale utilise le protocole WireGuard et une approche « zero-config » qui simplifie considérablement la mise en place et la gestion du réseau.
Principaux avantages
Section intitulée « Principaux avantages »- Configuration simple et rapide : pas besoin de gérer des serveurs VPN complexes
- Sécurité de haut niveau grâce au protocole WireGuard
- Fonctionne à travers les pare-feu et NAT sans configuration particulière
- Parfait pour les équipes en télétravail et les infrastructures distribuées
Comment ça marche ?
Section intitulée « Comment ça marche ? »Tailscale crée un réseau maillé (mesh network) entre vos appareils. Chaque appareil se connecte directement aux autres, sans passer par un serveur central, ce qui optimise les performances et la sécurité. L’authentification est gérée via des fournisseurs d’identité existants (comme Google, Microsoft ou GitHub), simplifiant ainsi la gestion des accès.
Nécessaire
Section intitulée « Nécessaire »- Le contrôleur HAI-P200-4G connecté à Internet
- Un ordinateur connecté à internet
Installation de Tailscale sur votre ordinateur
Section intitulée « Installation de Tailscale sur votre ordinateur »- Rendez-vous sur https://tailscale.com/ et créez votre compte.
- Choisissez la version correspondant à votre système d’exploitation et téléchargez-la.
- Ouvrez le fichier d’installation, acceptez la licence et cliquez sur Install.
- Une fois l’installation terminée, connectez-vous à votre compte Tailscale. Cela ouvrira généralement une page dans votre navigateur web pour l’authentification.
Configuration de vos appareils
Section intitulée « Configuration de vos appareils »Une fois installé, connectez votre ordinateur en cliquant sur la flèche à droite de votre barre Windows. Cliquez sur l’icône de Tailscale (un carré rempli de points).
Cela aura pour effet d’ouvrir un onglet de votre navigateur internet. Cliquez alors sur le bouton Connect.
Vous remarquerez alors qu’en revenant sur votre onglet d’inscription, l’appareil a été ajouté.
Ne rajoutez pas directement un second appareil.

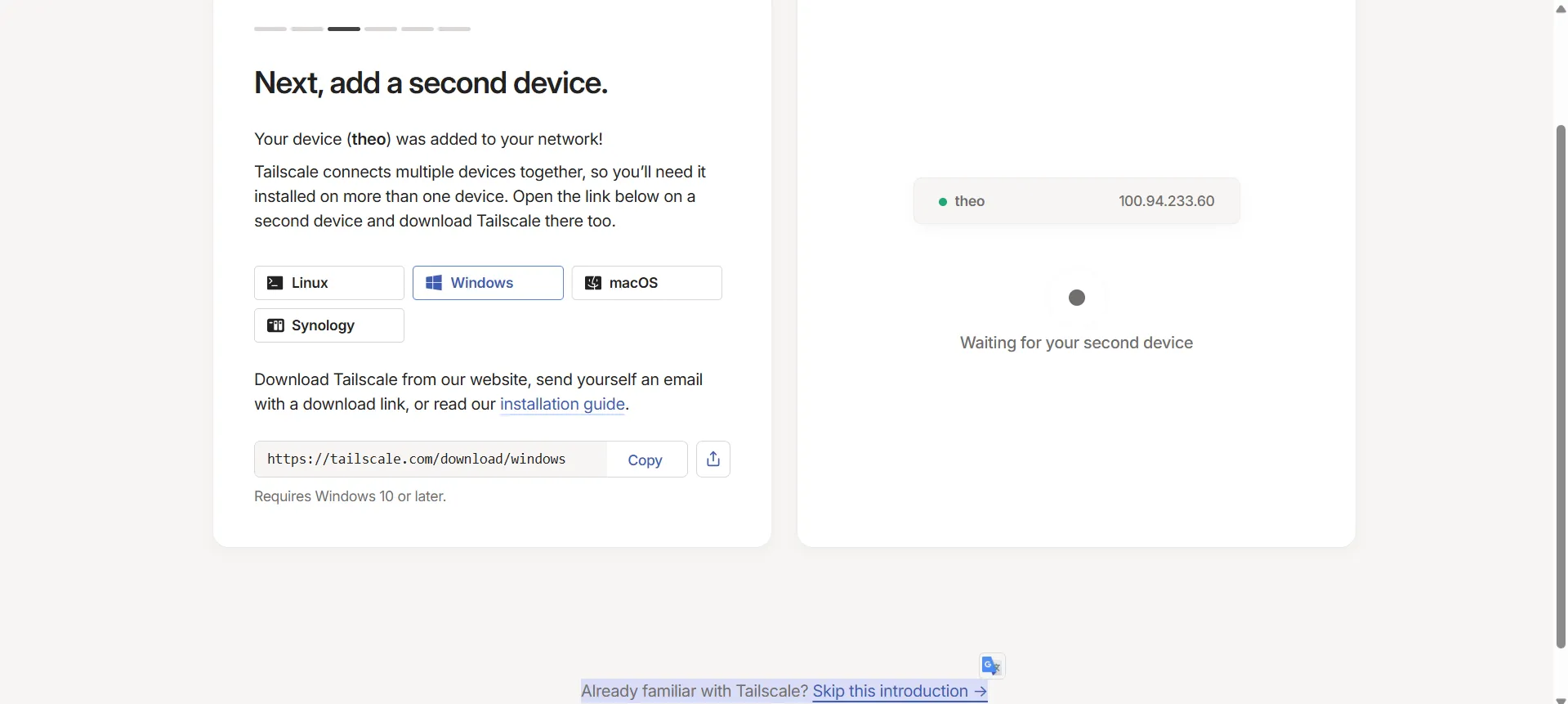

Cliquez sur Skip this introduction en bas de l’écran.
Vous retrouverez alors une interface d’administration qui liste les appareils connectés (et donc votre ordinateur).

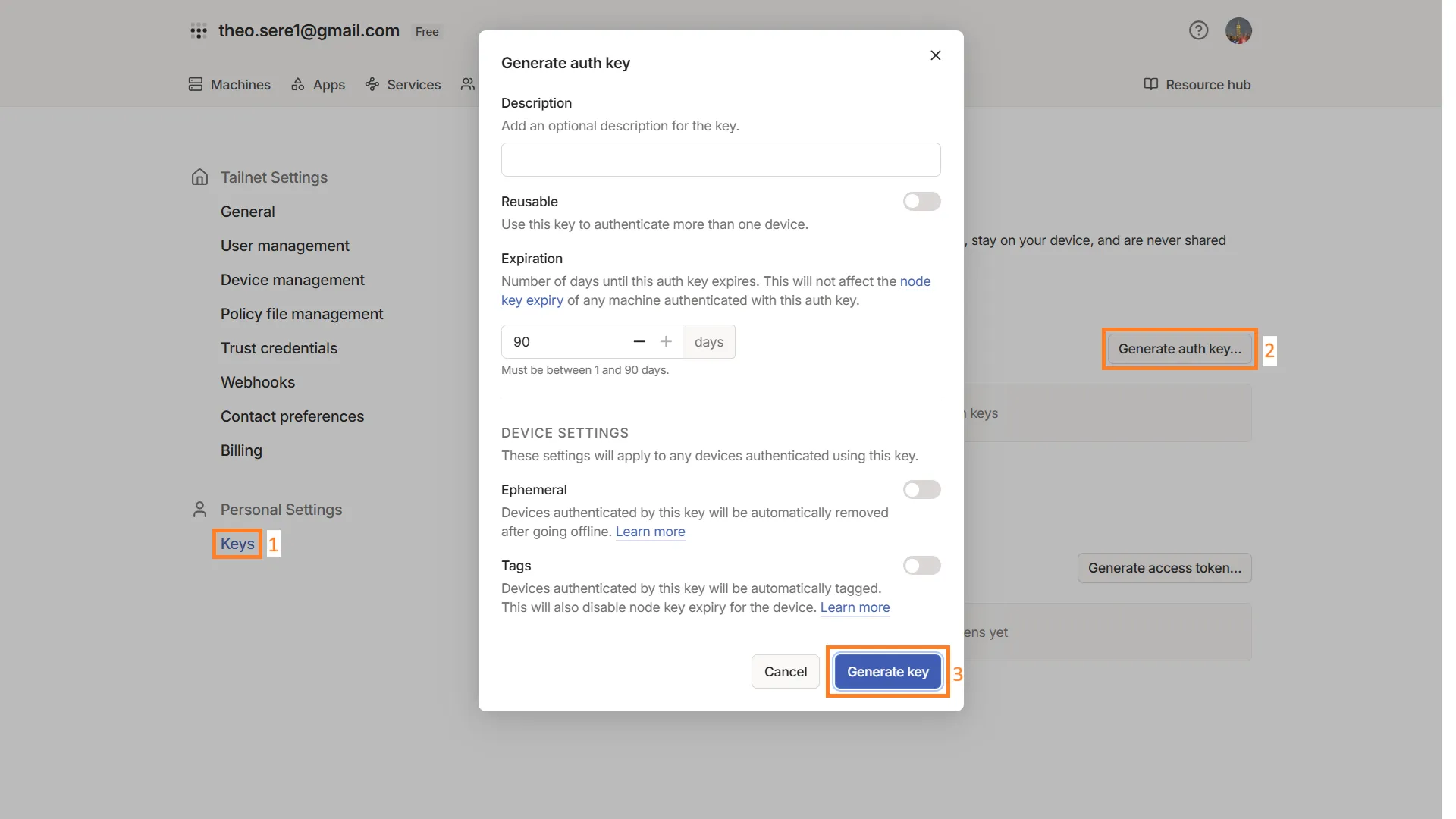

Dans les onglets, ouvrez Settings et cliquez sur Keys dans le menu vertical à gauche de votre écran.
Créez alors une clé avec les paramètres que vous souhaitez lui appliquer (durée de validité, etc.).

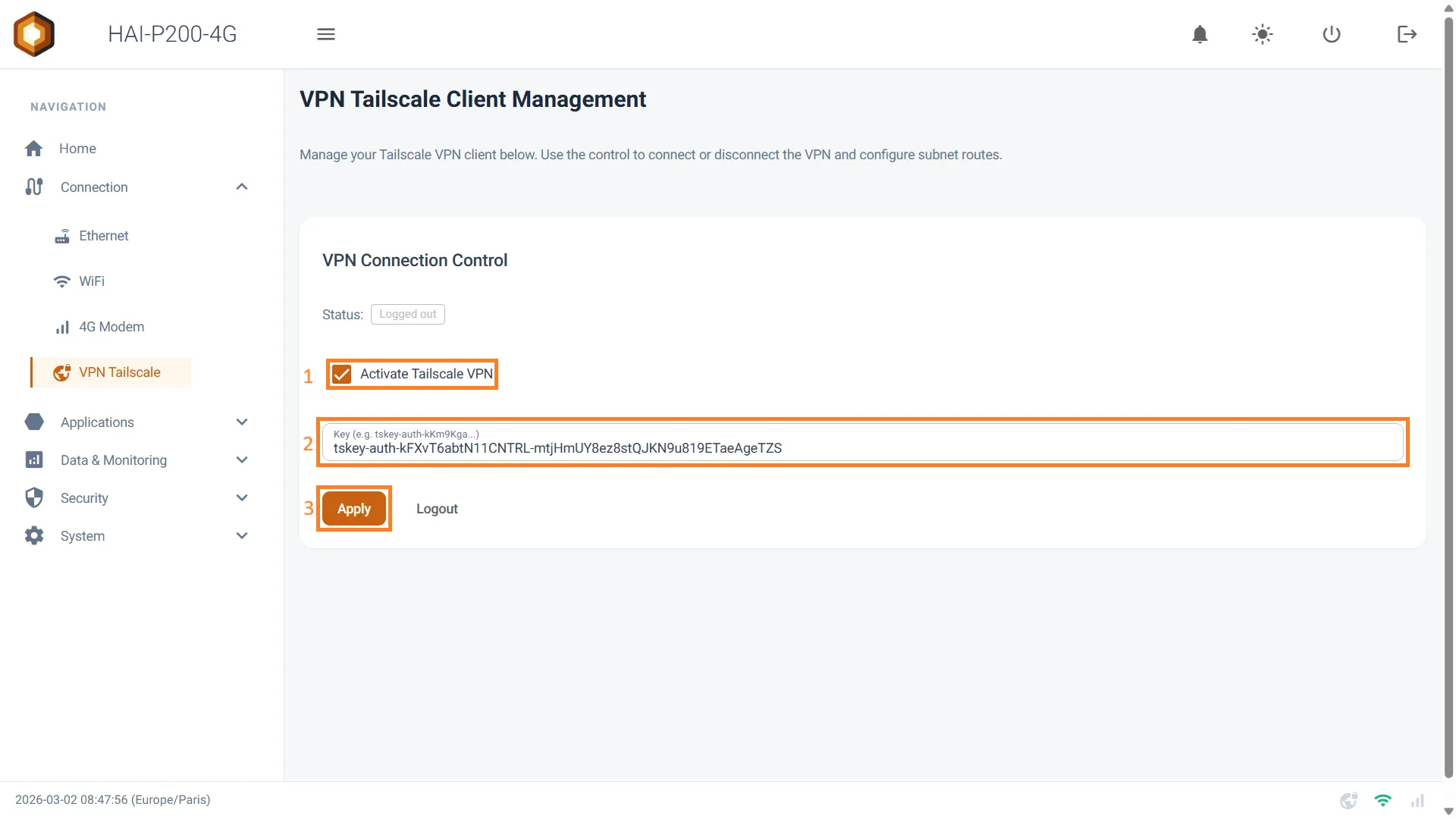

Cette clé peut être copiée. Vous pouvez alors vous rendre sur l’interface web de votre passerelle HAI-P200-4G. Cliquez sur VPN Tailscale et renseignez votre clé dans la zone de texte. Cochez Activate Tailscale VPN et cliquez sur Apply.

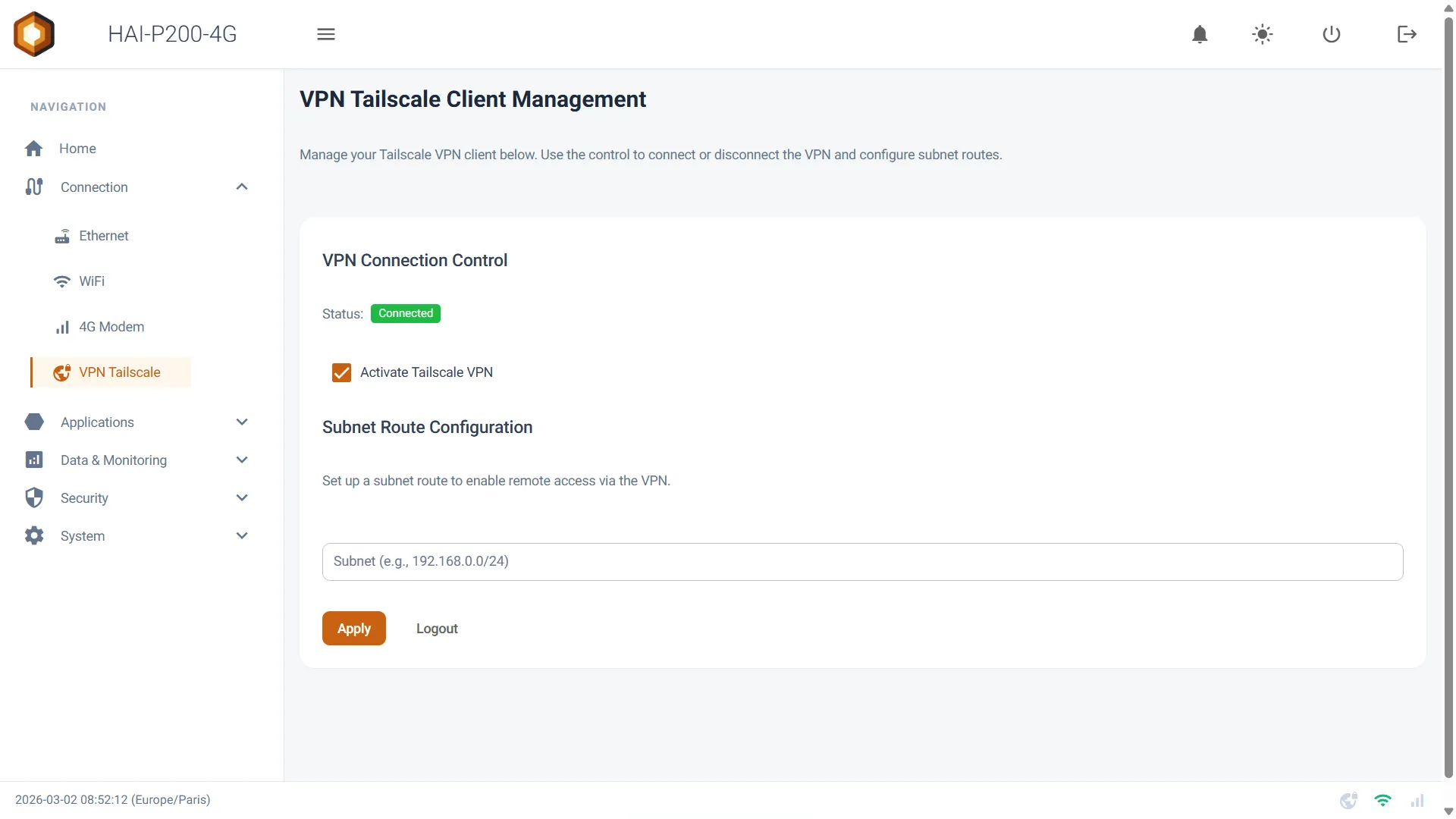

En retournant sur votre interface d’administrateur sur Tailscale, vous pouvez bien voir votre appareil connecté.
Me connecter à la passerelle
Section intitulée « Me connecter à la passerelle »Une fois les deux appareils appairés, vous pouvez vous reconnecter à la passerelle en cliquant sur la flèche à droite de la barre Windows, puis sur le logo de Tailscale.
Cliquez alors sur Network devices, puis My devices, et sélectionnez votre passerelle HAI-P200-4G.
Votre ordinateur est connecté à votre passerelle !
Son adresse IP a été copiée, vous pouvez la coller pour vous y connecter via votre navigateur, sur CODESYS…
Exposition des sous réseaux

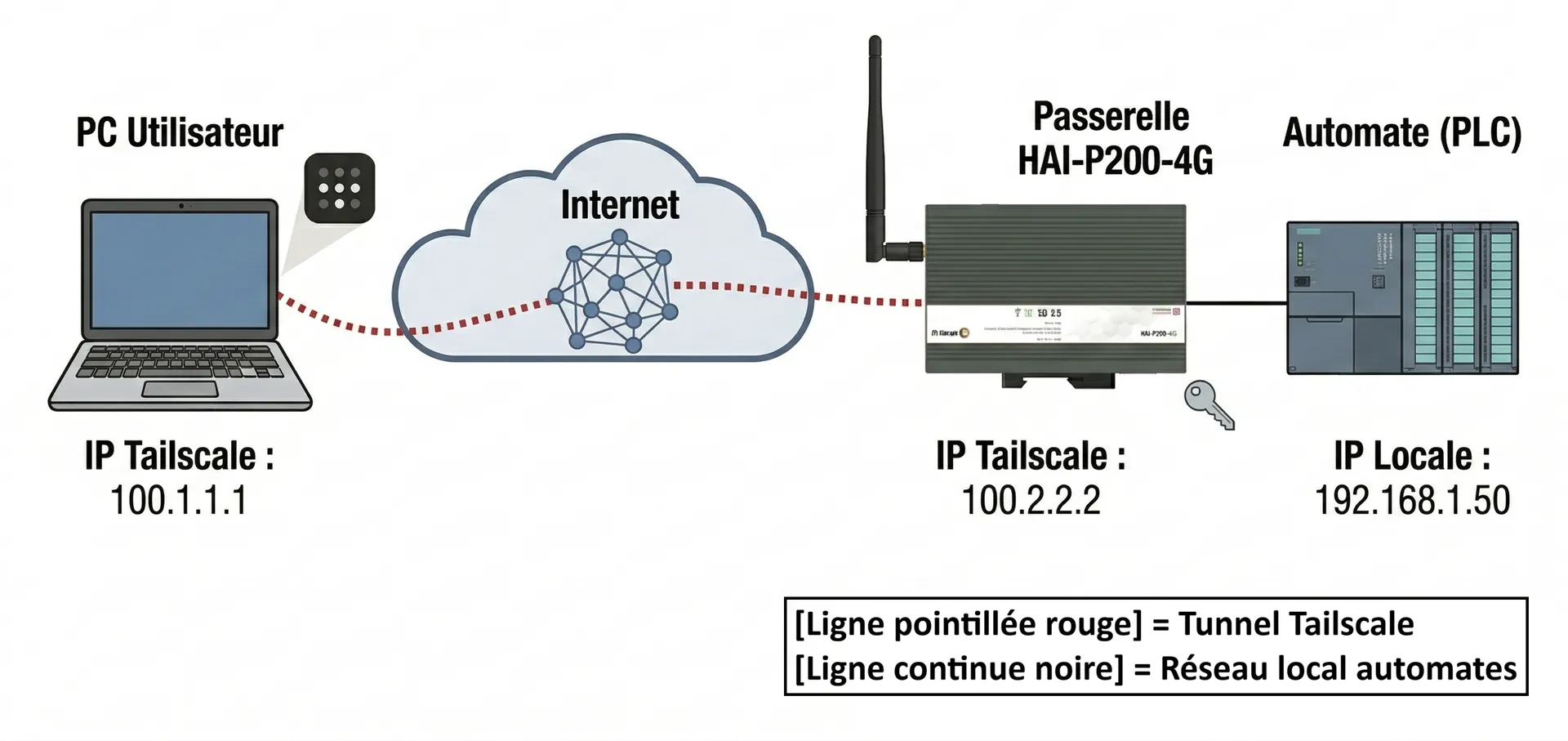

Section intitulée « Exposition des sous réseaux »Il est possible d’exposer un sous-réseau, afin de pouvoir utiliser les appareils connectés à celui-ci tel que des automates, qui ne sont pas forcément compatibles avec Tailscale.

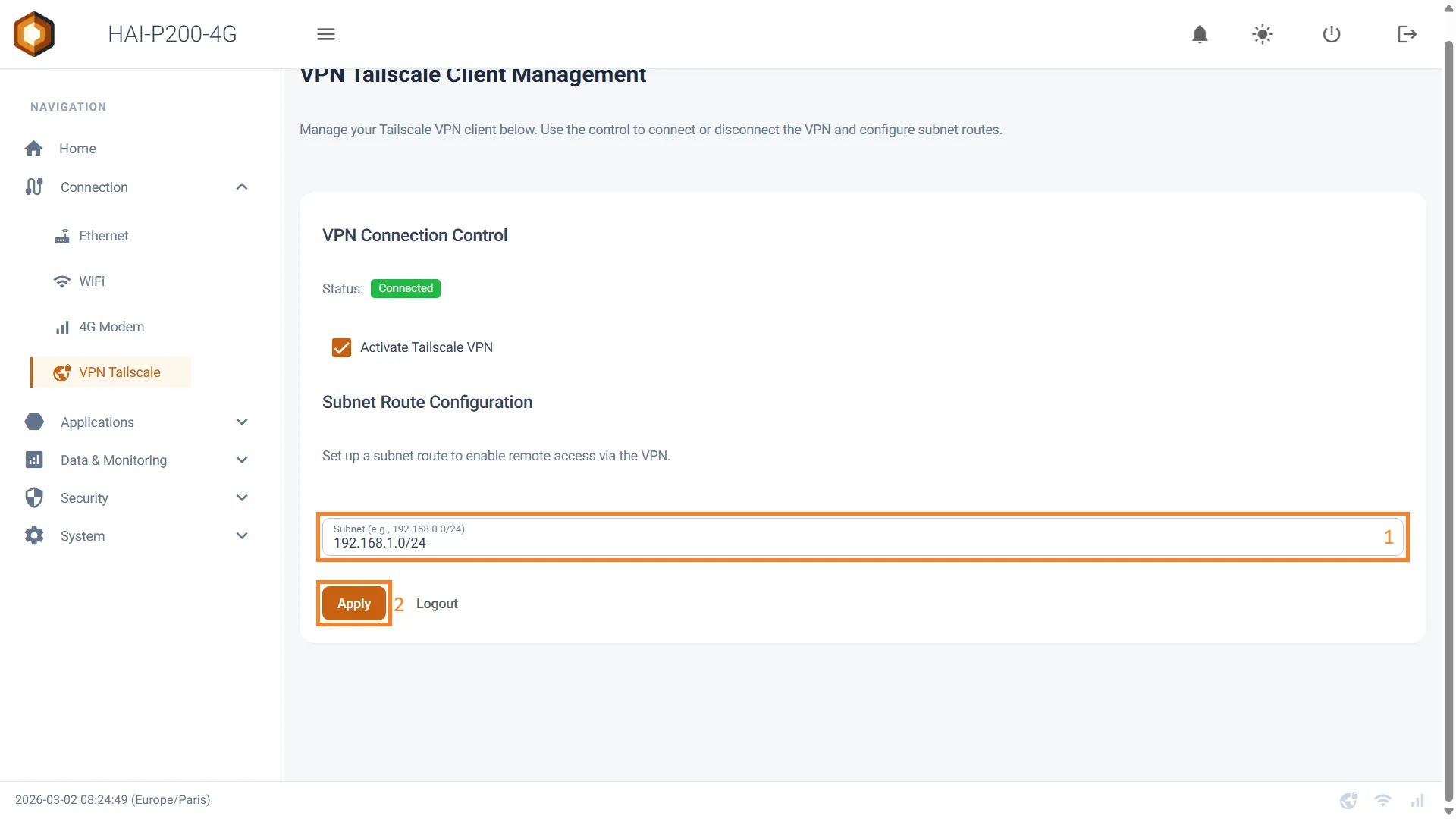

Pour ce faire, connectez-vous à votre passerelle et allez dans VPN Tailscale.
Entrez l’adresse du sous-réseau dans la zone de texte Subnet, au format 192.168.1.0/24 (notation CDIR), et cliquez sur Apply.
Une fois validé, vous pouvez vous rendre sur l’interface d’administration de Tailscale, sur leur site, et cliquer sur le nom de votre passerelle.
Dans Subnets, vous devriez voir la liste des sous-réseaux validés et de ceux en attente de validation.

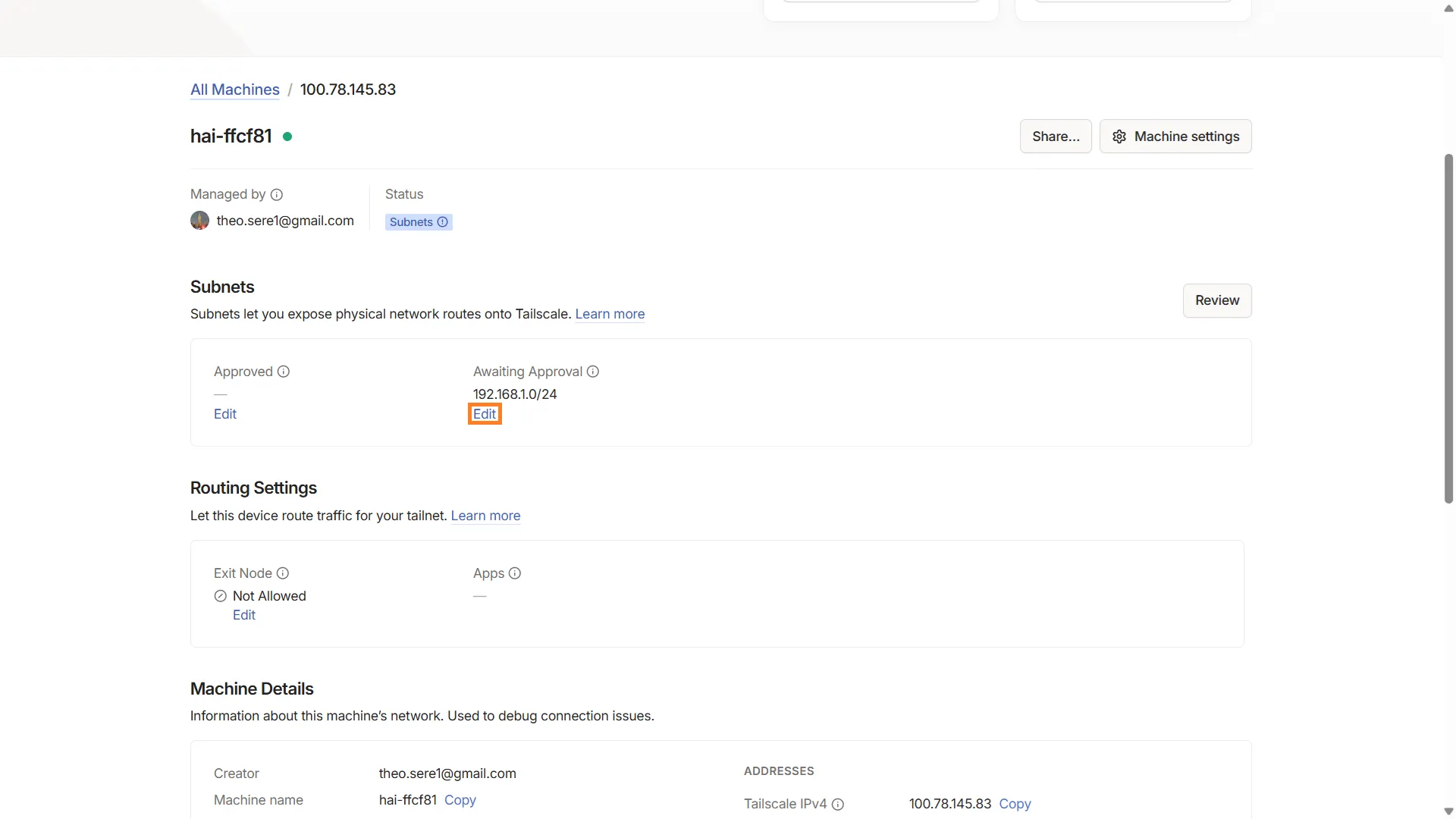

Cherchez l’adresse du réseau que vous avez tapée et cliquez sur Edit.

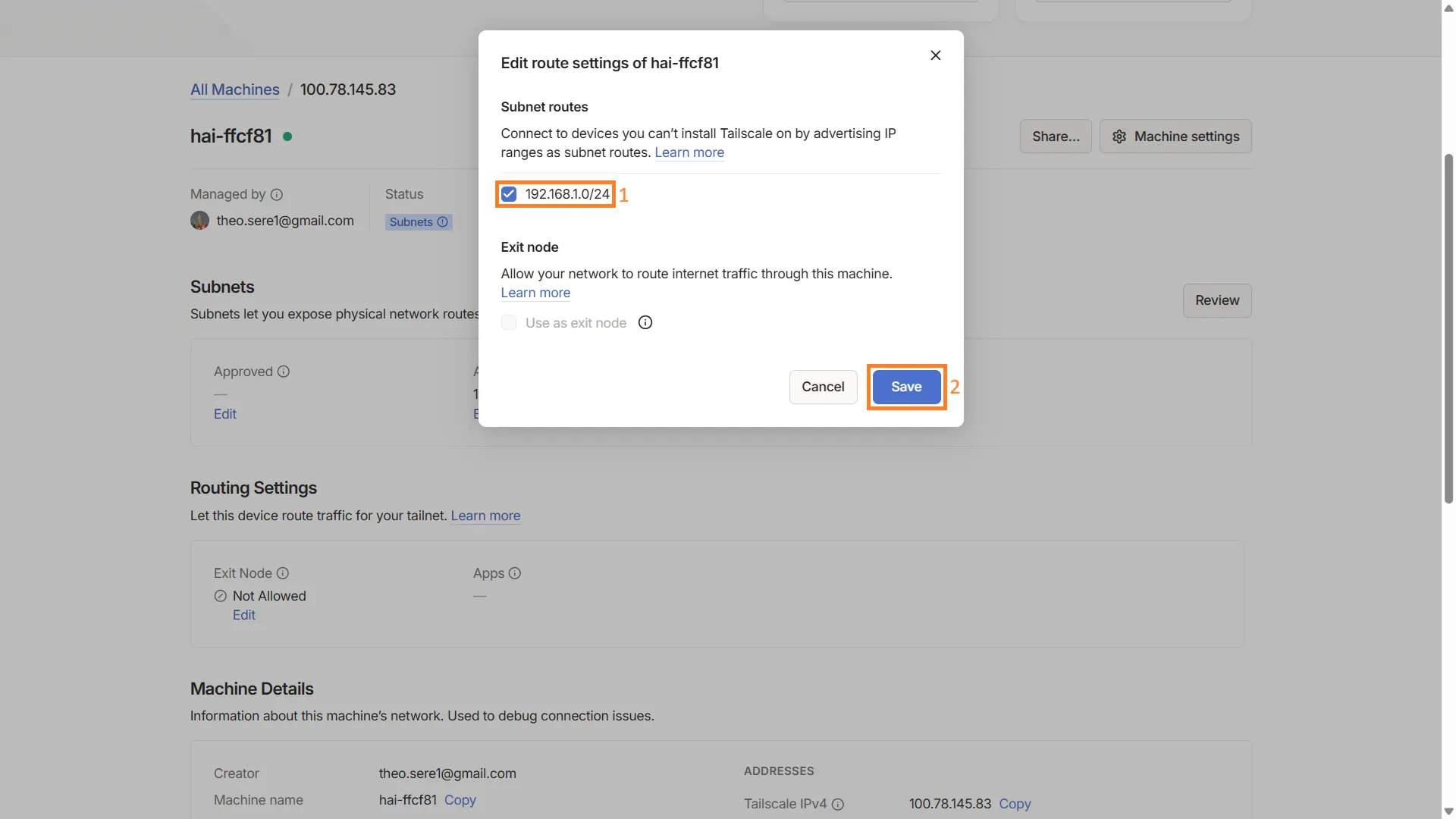

Dans la pop-up qui s’ouvre, cochez l’adresse du sous-réseau et sauvegardez.
Vous pouvez à présent utiliser les appareils connectés au sous-réseau !
Port Forwarding
Section intitulée « Port Forwarding »L’exposition de sous-réseau décrite ci-dessus rend accessible tout le réseau de la machine. Quand ce n’est pas souhaitable — un client qui refuse d’ouvrir un segment entier, ou deux sites qui utilisent le même plan d’adressage — la passerelle sait n’exposer qu’un seul équipement, sur un seul port.
Sur la page VPN Tailscale, la ligne Mode propose Subnet Route (le comportement par défaut) et Port Forwarding. Les deux s’excluent : choisir Port Forwarding retire la route de sous-réseau annoncée, et inversement. Les deux configurations sont conservées, revenir sur l’autre mode ne demande aucune ressaisie. Le sélecteur n’apparaît qu’une fois la clé renseignée et la passerelle enrôlée.
En mode Port Forwarding, la carte Add a forwarding rule demande trois valeurs :
- Tailscale port : le port par lequel on entrera, sur l’adresse Tailscale de la passerelle ;
- Target IP : l’adresse de l’équipement à joindre (IPv4 privée, sur un réseau directement connecté à la passerelle) ;
- Target port : le port TCP du service visé — 80 pour une IHM web, 22 pour SSH, 502 pour du Modbus/TCP.
Le bouton Test vérifie, sans rien enregistrer, que le service répond et que le port choisi est libre. Add enregistre la règle et l’active immédiatement : le bouton Apply en bas de page ne concerne que la connexion VPN. Test all resonde toutes les règles du tableau, et l’icône corbeille en supprime une (les connexions en cours sont alors coupées).
L’adresse à communiquer est celle de la passerelle sur le tailnet, suivie du port choisi : avec une règle 8080 → 192.168.1.50:80, on ouvre http://100.84.12.7:8080. L’équipement cible n’a rien à configurer — pas de passerelle ni de route de retour à déclarer, il voit une connexion venant de la passerelle.
À noter : la redirection ne fonctionne qu’en TCP (ni UDP, ni ping), et n’est joignable que depuis le VPN — jamais depuis le réseau local, la 4G ou l’Ethernet d’usine. Chaque ajout et chaque suppression est journalisé dans Security > Audit & Logs.
